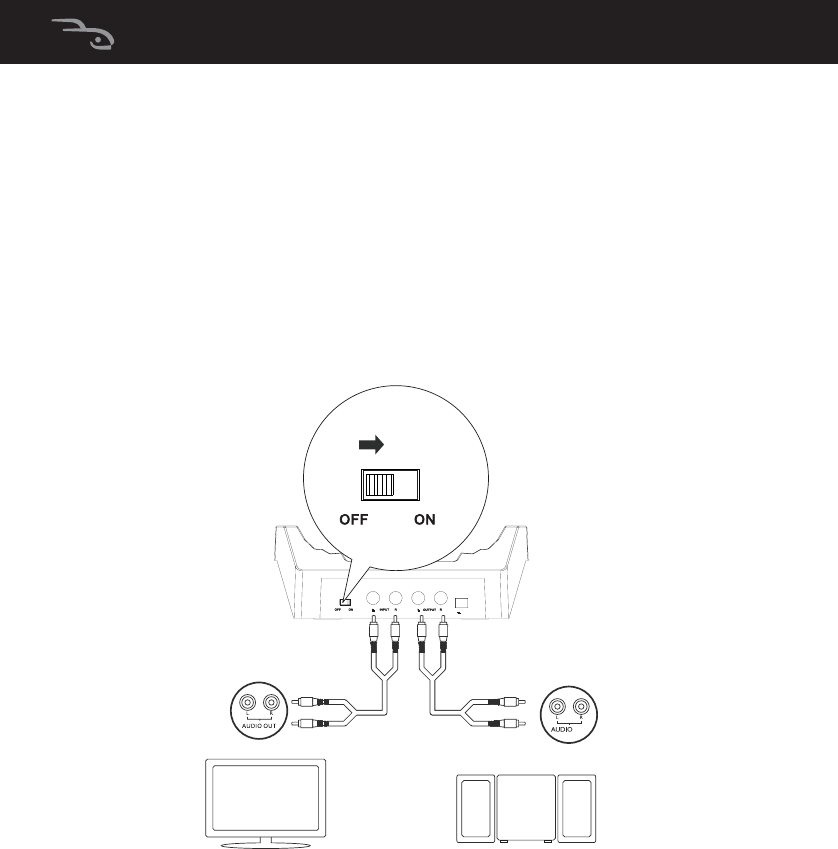

El siguiente diagrama muestra una instalación típica. En este

ejemplo la base de acoplamiento está conectada a la salida de

audio de un televisor y a la entrada de audio de un sistema

estéreo (opcional). Esta conexión opcional es útil si su

componente de fuente de audio sólo cuenta con una salida de

audio y quiere conectarla simultáneamente a la base de

acoplamiento y a otro componente, como un amplificador de

audio.

Nota: si su dispositivo de audio no tiene salidas RCA, usted

puede usar un adaptador 3.5 mm a RCA (incluido) para hacer

las conexiones.

Su conexión podría ser distinta al ejemplo mostrado.

5V 500 mA

Televisor

Sistema estéreo

Opcional

RF-WHP212-A_12-1083_MAN_V1_SP.fm Page 12 Monday, November 12, 2012 8:08 AM
